النظام الأمريكي المتحرك شابارال

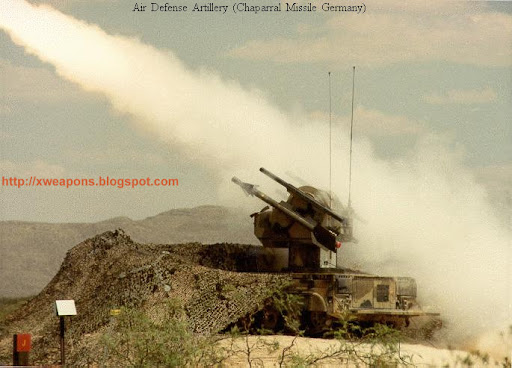

النظام الأمريكي المتحرك "شابارال" من أنظمة الدفاع الجوي قصيرة المدى التي دخلت الخدمة عام 1986 لمواجهة الطائرات التي تطير على ارتفاعات منخفضة، والتي تزيد سرعتها على سرعة الصوت، وكذلك للتعامل مع الطائرات العمودية.


ومدى الصاروخ يتراوح بين 2 ـ 9 كيلو مترات، ويعمل على ارتفاعات 150 ـ 1500 متر، ويحمل النظام على مركبتين، وتحمل مركبة الإطلاق ثمانية صواريخ يتم إطلاقها من الثبات فقط. ويزن الصاروخ 85 كيلو جراماً، وطوله 290 سم، وقطره 13 سم، وأقصى سرعة له 950 متر- ثانية.

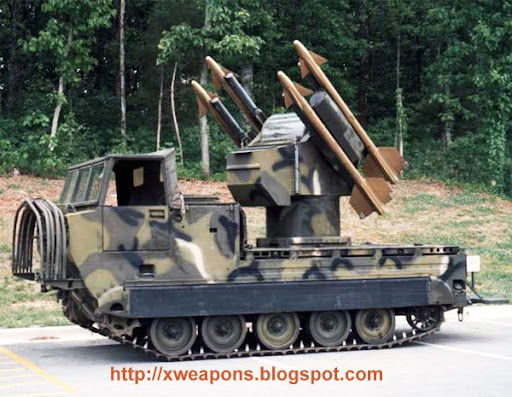

وتستطيع قاعدة الإطلاق أن تدور حوله نفسها دورة كاملة، وهي مزودة بأربعة أنابيب إطلاق. وقد أنتج الجيل الأول من "شابارال" على شاسيه معد للدبابة (M-48)، وكان عبارة عن أربعة صواريخ "سايدويندر" طراز (AIM-9).


ومنذ عام 1978 أصبحت هذه الصواريخ أكثر تطورا حيث زودت ببواحث حديثة، وزاد مداها حتى 9 كيلومترات ، واستخدمت الطابة الرادارية الاقترابية مع رأس مدمر أفضل، وزودت الأجيال الحديثة بمحرك عديم الدخان مع عناصر حساسة للرؤية الأمامية بالأشعة تحت الحمراء لزيادة مجال الكشف.


وكذلك أضيفت إمكانية التتبع الآلي لتحسين الأداء أثناء الليل، وفي الأحوال الجوية السيئة. واستخدمت أجهزة قياس المسافة بالليزر، التي يصل مداها حتى 6 كيلو مترات، وأنظمة التعارف طراز (MIKX 11)،


وأحدث طرازات هذا النظام هو الصاروخ (MIM-72G) الذي يستطيع التمييز بين الأهداف الحقيقية والخداعية.





نظام افنجر للدفاع الجوي




يعتبر هذا النظام المتحرك القصير المدى النظام الرئيسي المستخدم في الجيش الامريكي على الخطوط الامامية ويتميز بقدرته على الاطلاق اثناء الانتقال و في احوال الرؤيا السيئة ويوجد اكثر من 1100 نطام في الخدمة وتم نشره في عاصفة الصحراء 1993 .

يحمل نظام افنجر 8 صواريخ ستينغر على منصتي اطلاق كل منها 4 في وضع الاطلاق السريع من برج دوار على العربة HMMWV كما يمكن استخدامه على منصات بحرية .

يجري التعرف على الاهداف بالرؤيا المباشرة من خلال منظار بصري عالى الحساسية وكاميرا تعمل بالاشعة تحت الحمؤاء
قامت الشركة التركية ASELSAN باضافة رادار لكشف الاهداف ضمن المدى الفعال للصاروخ


Designation: Avenger
Contractor: Am General, South Bend, Indiana, USA
Country of Origin: United States
Service Year: 1989
Type: 4x4 Air Defense Missile System
Crew: 2+


Ammunition: الذخيرة
8 x FIM-92 Stinger heat-seeking surface-to-air missiles
200 x 12.7mm ammunition

Powerplant: مصدر الطاقة
1 x V8 6.2 litre displacement fuel-injected diesel liquid-cooled compression ignition delivering 150hp @ 3,600 RPM.
Max Speed: 65 mph (105km/h)
Range*: 350 miles == 563 km

المعلومات بالانجليزي هي عبارة عن معلومات اضافية للموضوع وهذه ترجمتها
الاسم :افينجر
الدولة المصنعة :امريكا
سنة الخدمة :1989
النوع :نظام دفاع جوي 4*4
الطاقم 2+
الذحيرة :8 صواريخ سطح - جو نوع ستينجر
محرك المركبة : 8 اسطوانات على شكل V حقن وقود الديزل سعة 6.2 لتر
السرعة القصوى 105كم\س
150 حصان









النظام الصاروخي crotale




النظام الصاروخي crotal ينتمي الى عائلة الصواريخ أرض-جو ذاتية الحركة..وهذه العائلة من الصواريخ قد تبدو مهمشة اذا وضعناها جنبا الى جنب مع عائلة الصواريخ المقطورة والقوية غالبا مثل patriot او hawk او thunderbird ..الا انها مهمة جدا مثلها مثل العائلة الاخيرة ويجب ان تحتويها اي منظومة دفاع جوي...

النظام الصاروخي crotal ينافس صواريخ سام من ناحية انتشاره في الدول العربية ...وخاصة دول الخليج العربي...ويمكن ان نقول انه بديل لها في هذه الدول...

بدأت الشركة الفرنسية المشهورة Thomson csf بانتاج هذا النظام الصاروخي المتحرك والذي منطقة عمله الارنفاعات المنخفضة وفي جميع الاحوال الجوية بناء على طلب دولة جنوب افريقياّّ!! وبمشاركة الحكومة الفرنسية عام 1964 وطور بعد ذلك بواسطة فريق شركة "انجان ماترا" و"تومسون"

بعد ذلك وعلى الرغم ان القوات الفرنسية لم توله اهتماما كبيرا الا انها اعتمدته فيما بعد واسمته باسمه والذي يعني على حسب اعتقادي ال railesnake او الحية ذات الاجراس..حيث دخل الخدمة الفعلية عام 1971 و
في عام 1975 اعتمدت المملكة العربية السعودية كاول دولة عربية نموذجا معدلا من هذا النظام بحيث يحمل على هيكل عربة MK-30 وبعد ذلك بسنتين استوردت النموذج القياسي منه...ليتم استخدامه من قبل قوات الدفاع الجوي

اعد هذا النظام لتدمير الطائرات المقاتلة التي تطير بسرعة 1.2 الى 1.5 ماخ وعلى ارتفاعات تتراوح مابين 50 الى 3000 متر و بحيث يكون اعلىحد جاذبية لها هو 2.5 g..

ويـتألف نظام crotal النموذجي من رادار بحث نبضي يعمل على نظام التردد "5" من صنع تومسون..مثبت على ناقلة هيدروليكية من صنع "تشيكت\براندت" جيث ركبت حاويات اطلاق رباعية مع رادار تتبع احادي النبضة يعمل على نطاق الترددc على وحدة الاطلاق..ويمكن لكل عربة مراقبة "وحدة الاستكشاف" قيادة 3 وحدات اطلاق جميعها من فئة اخف من 15000كجم..كما يمكن نقلها جوا..ولها القدرة على التنقل عبر الاراضي...

المقذوف نفسه مزود على كل من طرفيه بزعانف صليبية الشكل لضبط توجيهه..الخلفية منها لمنع انقلابه والامامية تحكم التموج والزوغان...
عند اطلاق المقذوف يتسارع بمعدل 1 ماخ لكل ثانية بحيث يبلغ سرعته القصوى 2.3 ماخ في 2.3 ثانية..وذلك بفضل محركه من نوع snpa ذي الطبقة الواحدة... والذي يستخدم وقودا صلبا "سبائك" من نوع "بروبر جول" مزدوج الأسس D-B،، بعدئذ يتولى توجيه المقذوف جهاز اشعة تحت الحمراء يعمل ضمن مجال رؤية 10*10 ويخضع لحزمة من الترددات تعمل في نطاق x وذلك اثناء التوجيه الراداري داخل شعاع عرضه 1.1 مطبق على الهدف...وفي حالة تعذر التتبع الراداري يمكن الاستعانة بجهاز تعقب بصري.

أما الرأس الحربي فهو من نوع r440 شديد الانفجار وكثير الشظايا الموجهة ذات القدرة القاتلة حتى 8 أمتار..ووزنه 15 كجم..ولقد زود بصمامية تعمل بالأشعة تحت الحمراء..وذو فتيل احتكاكي تقاربي...

ويعمل النظام بحاسب آلي رقمي من طرازSN-1050 ووصلة سلكية حتى 400 متر او وصلة لا سلكية حتى 5كلم ويمكن تسليح 12 صاروخ في 3 وحدات اطلاق..

إن الاستخدام المتزامن لوحدة اكتشاف و3 وحدات اطلاق يسمح برماية 12 صاروخ على شكل رشقات موجهة عى 6 أهداف مختلفة خلال زمن قدره 40 ثانية،، ويبلغ الفاصل الزمني لرد الفعل بين أول اكتشاف والاطلاق 6 ثواني في الاشتباك العاجل و10 ثواني في الاشتباك العادي..

الجدير بالذكر ان هذا النظام تملكه العديد من الدول العربية مثل البحرين والسعودية وتونس وليبيا ومصر والكويت والامارات العربية المتحدة والمغرب...

المواصفات العامة للصاروخ:
الطول:2.89 متر
القطر:0.15 متر
الاتساع والاجنحة منفردة:0.54 متر
الوزن اثناء الإطلاق: 84 كجم
اقصى ارتفاع:5000-5500 متر .معتمدة على السرعة القصوى.
أقل مدى مؤثر:15 متر
زمن التحميل:دقيقتان لتحميل 4 صواريخ
تدريع الرامية ووحدة الاستكشاف:5ملم
